F系列減速電機減速機設計步驟。先要將減速機裝配草圖繪制好：裝配圖是表達各零件相互關系、結構形狀以及尺寸的圖樣，也是F系列減速電機進行組裝、調試、維護等環節的技術依據。因此，平行軸減速速設計般總是從裝配圖的設計開始。而減速機裝配草圖設計又是整個設計工作中重要的階段。由于大部分零件的結構和尺寸都是在這個階段中確定的，所以在這個階段的工作過程中，必須綜合地考慮F系列減速電機零件的強度、剛度、制造工藝、裝配、調整和潤滑等各方面的要求。
F系列減速電機裝配草圖設計與繪制的大致步驟如下：在畫草圖之前，應認真讀懂張典型減速機裝配圖，觀看有關平行軸減速機的錄像，參觀或裝拆實際減速機，以便深入了解平行軸減速機各零部件的功用、結構特點和位置關系等。除此之外，還需要確定確定齒輪傳動的主要尺寸：例如中心距、分度圓和齒圓的直徑；齒輪寬度、輪轂長度等；檢查出所選電動機的安裝尺寸，按照已選定的電動機型號查出其安裝尺寸，如電動機軸伸直徑D和軸伸長度L以及中心高H等； 再選擇聯軸器的類型，聯軸器的類型應根據傳動系統的工作條件、載荷以及轉速等因素選擇。
接下來就要初選F系列減速電機滾動軸承類型：根據軸承所受載荷大小、性質、轉速及工作要求，初選軸承類型。確定滾動軸承的潤滑和密封方式，可采用潤滑脂潤滑軸承（簡稱干油潤滑）。然后可根據軸承的潤滑方式和工作環境條件（清潔或多塵）選定軸承蓋的密封型式。后確定平行軸減速機傳動零件的位置尺寸：傳動零件之間以及傳動零件與箱體內壁之間的距離即為傳動零件的位置尺寸。

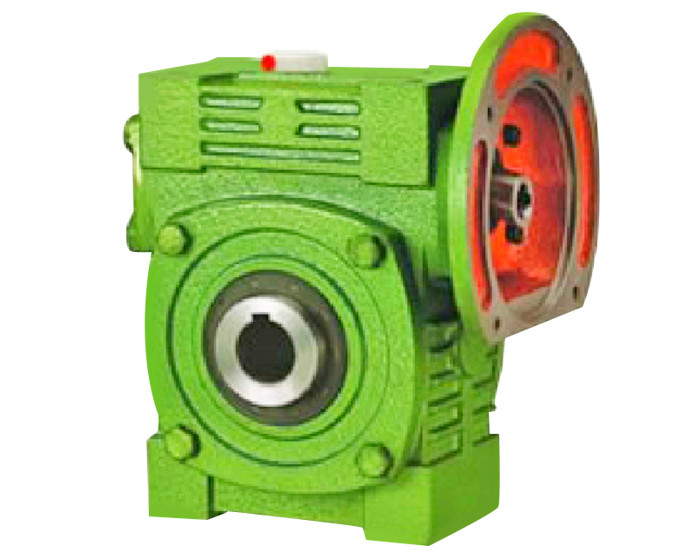

下面就要開始畫圖了，F(xiàn)系列減速電機的裝配圖常需三個視圖（正視圖、俯視圖和側視圖）來表示。結構簡單的減速機（如單蝸桿減速機）亦可用兩個視圖來表示。必要時應附加剖視圖或局部視圖?，F(xiàn)以平行軸減速機為例，說明F系列減速電機減速機主要視圖（俯視圖）草圖繪制的大致步驟：先確定箱內傳動零件的相對位置，畫出其外形輪廓，為了保證全齒寬嚙合并降低安裝要求，通常取小齒輪比大齒輪寬3至5毫米。畫圖時，應將大小齒輪寬度分別畫出；其次畫出平行軸減速機箱體的內壁線。在俯視圖上，按傳動零件與箱體內壁的距離值，畫出箱體內壁線，而沿箱體長度方向小齒輪側的內壁線在初繪草圖階段暫不畫出，留待完成草圖階段在主視圖上以投影關系用作圖法確定。接下來確定軸的小直徑, 初選聯軸器并加以校核。根據軸上零件的裝拆先后順序、固定方式，以及工藝性等要求，在圖紙上進行軸的結構設計。并按軸頸直徑、受載情況、轉速高低和工作要求等，初步選定軸承型號，定出各段軸頸的直徑和長度。下步進行支承結構設計：依據F系列減速電機結構尺寸，畫出平行軸減速機分箱面凸緣的外緣線，并進步完善軸的結構設計，確定軸承端蓋型式，畫出端蓋結構。http://9cx1.cn/Products/F97jiansuji.html
