準雙曲面BKM減速機選型舉例

文章出處:   責任編輯:   發布時間:2016-09-01 10:30:56    點擊數:-   【

準雙曲面BKM減速機選型舉例

齒輪減速機系列代號:28、38、48、58、68
B表示2傳動;C表示3傳動
減速器速比i
無代號表示不帶輸出法蘭;FA,FB,FC,FD,FE(1/2)輸出法蘭代號和位置
無地啊哈哦表示孔輸出;SS(1/2)單向輸出軸和位置;DS雙向輸出軸
輸入法蘭規格代號(63B5/71B5/71B14....);HS表示軸輸入
B3安裝方位代號
7124或/or0.37-4/無代號表示不帶電機;電機型號或功率、數
1電機接線盒位置,默認位置1可以不寫
示例TKB68B-59.22-FA1-90B5

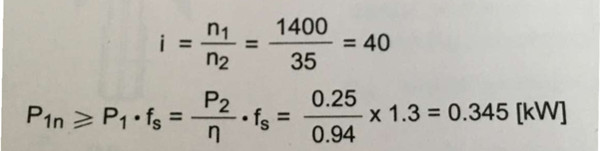

雙曲面減速電機選型舉例:
被驅動設備所需功率0.25KW,工作8小時/天,中等沖擊,啟動頻率100次/小時,輸出轉速n2=35r/min,減速機要求B3安裝,則:查P7使用系數圖標即可選使用系數fs=1.3.查TKM../TKB..系列性能參數表可確定減速電機型號為:TKM28B-40.09-71B5-7124-B3。

雙曲面減速機選型

雙曲面減速器選型舉例:
被驅動設備所需扭矩為200Nm,工作8小時/天,均勻沖擊負載,啟動頻率400次/小時,減速機要求FA1法蘭安裝,減速器要求輸入轉速900r/min,輸出轉速n2=6r/min,查性能參數表可知,只選能三傳動形式。查P7使用系數圖表即可選使用系數fs=1.05.查TKM/TKB系列性能參數表可確定減速型號為:TKM48C-151.20-FA1。

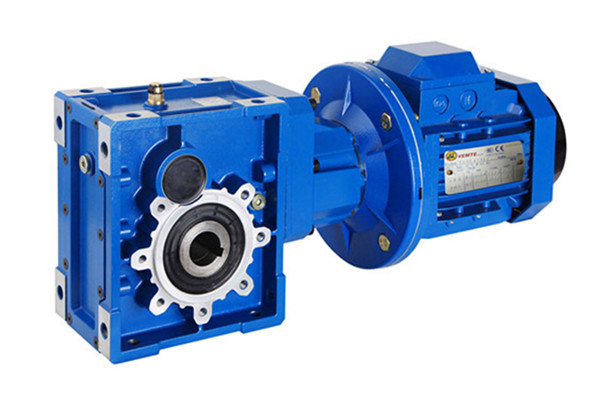

TKM減速機選型

雙曲面減速機各型號價格:
TKM28減速機二傳動TKM28B價格678元;三傳動TKM28C價格908元;
TKM38減速機二傳動TKM38B價格904元;三傳動TKM38C價格1141元;
TKM48減速機二傳動TKM48B價格1136元;三傳動TKM48C價格1436元;
TKM58減速機二傳動TKM48B價格1453元;三傳動TKM48C價格1752元;
TKM68減速機二傳動TKM48B價格1770元;三傳動TKM48C價格2068元。

TKM38減速機
