減速機R47 R47AD手搖R系列減速機選型手冊詳細信息/Detailed Information
減速機R47 R47AD手搖R系列減速機選型手冊
減速機型號：R47 RF47 R47F RM47 RZ47
電機 功率：0.12KW-5.5KW
輸入 轉速：500-2800RPM
單機 扭矩：5-300N·M
單機 速比：3.83-176.88比
輸出 轉速：0.6-366rpm/min
斜齒輪傳動，傳動效率95%
交 期：1-10天

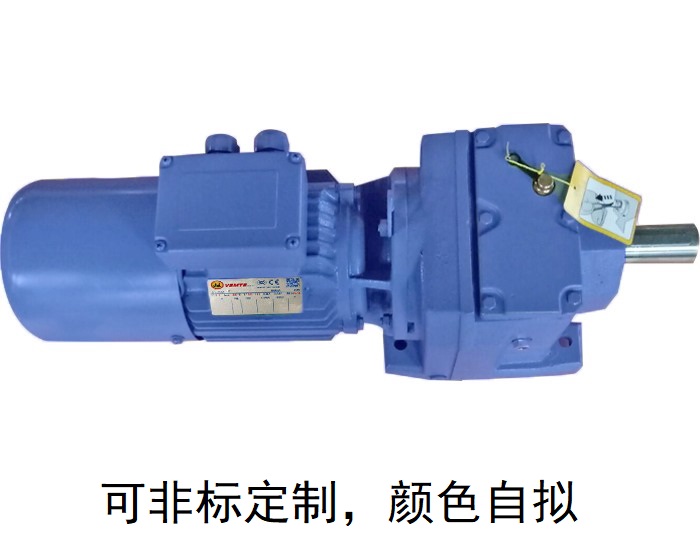

R47是底腳安裝斜齒輪減速機
R47AD是AD軸輸入的斜齒輪減速機
R47，R47AD系列斜齒輪減速機是一種常見的減速機械，可將驅動軸高速旋轉的運動轉換為輸出軸低速旋轉的運動。它通常由兩個齒輪組成，一種是主動輪，另一種是從動輪。主動輪的齒數通常比從動輪的齒數多，因此從動輪會轉動比主動輪慢的速度。這樣就可以在輸出軸獲得所需的減速比，從而滿足機械系統對速度和扭矩的需求。斜齒輪減速機常被應用于儀器設備中，如機器人、電動工具、攪拌器、輸送帶等等。他的工作原理是基于斜齒輪的運動相互咬合來實現速度轉換。斜齒輪的齒面有斜角，其與齒輪軸線所成的夾角稱為齒輪的壓力角，一般為20度。當兩個齒輪咬合時，齒輪的壓力角會使相互咬合的齒面沿相切方向向外滑動，這樣就會把力分散到更多的齒面上，從而減少了單個齒面的磨損和損壞。因此，斜齒輪減速機具有耐久性好、穩定性高的優點。
下面是R47，R47AD減速機與電機進行組合之后的型號，不同廠家型號表示方式有差異，具體型號可咨詢客服了解
| R47-Y0.12-4P | R47AD63M4 | R47-Y0.47-4P |
| R47-Y0.18-4P | R47AD71M4 | R47-Y0.55-4P |
| R47-Y0.25-4P | R47-Y2-0.75-4P | R47AD90L4 |
| R47AD80M4 | R47-Y2-1.1-4P | R47AD100L |
| R47AD90S4 | R47AD112M4 | R47-Y2-3-4P |
| R47-Y2-1.5-4P | R47AD132S | R47-Y2-4-4P |
| R47-Y2-2.2-4P | R47-Y5.5-4P | 斜齒輪減速電機 |
R47硬齒面減速機在單機情況下能做到的減速比有：
1:3.83,1:4.34,1:4.85,1:5.64,1:6,1:6.96,1:7.76,1:8.01,1:9.07,1:10.15,1:11.79,1:12.54,1:14.56,
1:16.22,1:17.89,1:19.27,1:21.81,1:23.28,1:23.59,1:26.7,1:26.74,1:29.88,1:31.12,1:33.79,1:34.73,
1:36.93,1:42.87,1:47.75,1:52.69,1:56.73,1:64.21,1:68.54,1:76.23,1:84.9,1:93.68,1:100.86,1:114.17,
1:121.87,1:139.99,1:162.94,1:176.88
在上述的減速比下能形成的輸出轉速有：
7.9rpm/min,8.6rpm/min,10rpm/min,11rpm/min,12rpm/min,14rpm/min,15rpm/min,16rpm/min,18rpm/min,
20rpm/min,22rpm/min,25rpm/min,27rpm/min,29rpm/min,33rpm/min,38rpm/min,40rpm/min,41rpm/min,
45rpm/min,47rpm/min,52rpm/min,52rpm/min,59rpm/min,60rpm/min,64rpm/min,73rpm/min,78rpm/min,
86rpm/min,96rpm/min,112rpm/min,119rpm/min,138rpm/min,154rpm/min,175rpm/min,180rpm/min,
201rpm/min,233rpm/min,248rpm/min,289rpm/min,323rpm/min,366rpm/min。
如果上述的參數要求不滿足您的設備使用需求的話，您可以咨詢VEMTE選型人員給您選型。
下面是R47減速齒輪箱通用的安裝尺寸圖，如果您需要非標圖紙或者是三維模型請聯系客服
減速機可以配多種類型的電機，主要包括以下幾種：
交流電機：交流電機是減速機最常用的電機類型之一，包括單相異步電機和三相異步電機。交流電機具有啟動性能好、噪音小、可靠性高等特點，適用于大多數工業領域的機械傳動。
直流電機：直流電機具有轉矩大、調速范圍寬等特點，適用于需要調速的場合，如卷取設備、鋼鐵冶金等行業的機械傳動。
無刷直流電機：無刷直流電機具有高效、低噪音、長壽命等特點，適用于一些高性能要求的機械傳動。
步進電機：步進電機具有精度高、運行平穩、逆向可控等特點，適用于需要高精度運動的場合，如印刷設備、數控機床等。
伺服電機：伺服電機具有響應速度快、精度高等特點，適用于對運動控制要求較高的場合，如機器人、數控設備等。
在選擇電機時，應根據減速機的工作條件、負載特點、轉速要求等因素進行綜合考慮，以確保減速機和電機的匹配性和性能。
更多的同軸斜齒輪減速器型號請點擊→R系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
