RB8/RX11擺線齒輪減速電機詳細信息/Detailed Information

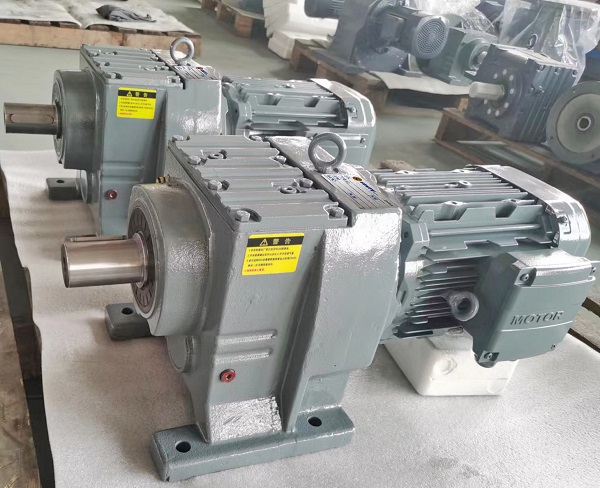

RB8/RX11擺線齒輪減速電機


型號:RBW8,RBL8,RXW11,RXL11,BRW8,BRL8
XRW11,XRL11
減速比:9-87比
扭矩范圍:4739-19704Nm
可配電機功率:22KW-55KW
X/B系列擺線硬齒面齒輪減速機需要更多型號請聯系我們
訂購熱線:13528634927
立即咨詢

關鍵詞:RB8減速機,RX11減速電機,BR8減速箱,XR11擺線齒輪減速電機廠

RB8減速機,RX11減速電機

RB8減速機型號:RB8-59-Y180L-4P,RB8-71-Y180L-4P,RB8-87-Y180L-4P,RB8-43-Y200-4P,RB8-59-Y200-4P,RB8-71-Y200-4P,RB8-87-Y200-4P,RB8-35-Y225S-4P,RB8-43-Y225S-4P,RB8-59-Y225S-4P,RB8-71-Y225S-4P,RB8-87-Y225S-4P,RB8-17-Y225M-4P,RB8-23-Y225M-4P,RB8-29-Y225M-4P,RB8-35-Y225M-4P,RB8-43-Y225M-4P,RB8-59-Y225M-4P,RB8-17-Y250-4P,RB8-23-Y250-4P,RB8-29-Y250-4P,RB8-35-Y250-4P,RB8-43-Y250-4P,RB8-59-Y250-4P,RB8-9-Y280S-4P,RB8-11-Y280S-4P,RB8-17-Y280S-4P,RB8-23-Y280S-4P,RB8-29-Y280S-4P
RX11擺線齒輪減速機型號有:RX11-59-Y22-4P,RX11-71-Y22-4P,RX11-87-Y22-4P,RX11-43-Y30-4P,RX11-59-Y30-4P,RX11-71-Y30-4P,RX11-87-Y30-4P,RX11-35-Y37-4P,RX11-43-Y37-4P,RX11-59-Y37-4P,RX11-71-Y37-4P,RX11-87-Y37-4P,RX11-17-Y45-4P,RX11-23-Y45-4P,RX11-29-Y45-4P,RX11-35-Y45-4P,RX11-43-Y45-4P,RX11-59-Y45-4P,RX11-17-Y55-4P,RX11-23-Y55-4P,RX11-29-Y55-4P,RX11-35-Y55-4P,RX11-43-Y55-4P,RX11-59-Y55-4P,RX11-9-Y75-4P,RX11-11-Y75-4P,RX11-17-Y75-4P,RX11-23-Y75-4P,RX11-29-Y75-4P

RB8減速機與RX11減速機以及BR8減速機與XR11減速機的安裝尺寸一樣,可以相互代替。以上型號有立式以及臥式安裝不同的安裝方式去滿足在不同的機械的安裝位置要求。

擺線齒輪減速機尺寸

這兩款減速機能做到的減速比有:1/9、1/11、1/17、1/23、1/29、1/35、1/43、1/59、1/71、1/87。如在實際的使用過程中以上額定減速比仍然不滿足的話,可以與別的類型的減速機進行組合增大減速比。
能匹配的電機功率有:22kw、30KW、37kw、45kw、55KW
RB8減速機與RX11減速機與上述的電機進行匹配的時候可以達到的輸出扭矩在4739-19704Nm,如果扭矩不夠大的話,那么可以選擇與別的加減速機進行組合的方式去增大他的輸出扭矩??梢耘c四大系列減速機或者是別的類型的減速機進行組合去增大他的輸出扭矩。

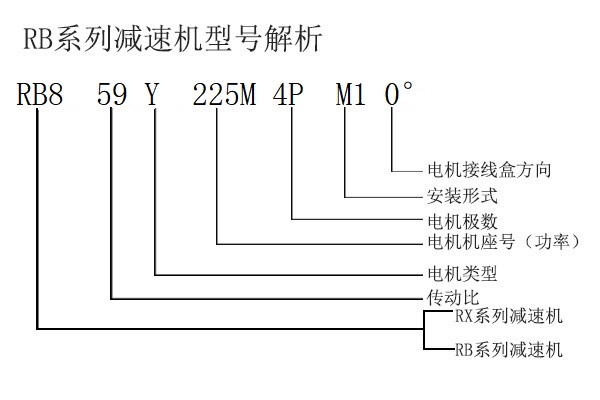

在一些用戶的選型過程中,選好的型號并不知道這個型號表示的是什么意思。那么我們就用這個系列的一個臥式減速機型號來舉個例子,說明一下這個型號每個數字字母所表達的含義是什么。比如RB8-59-Y225M-4P-M1-0°

RB8-59-Y225M-4P-M1-0°

在市場的反饋中,對于擺線針輪減速機的印象似乎都不太好,一方面是因?yàn)閿[線針輪減速機的內部結構問題導致的磨損比較快,另一方面是因?yàn)樗牟馁|(zhì)性能的問題導致他故障頻發,所以很多的用戶提及擺線減速機印象不太好,但是依舊會使用,因?yàn)槌杀镜汀5沁@款擺線齒輪減速機就不會太差,因?yàn)樗驱X輪硬齒面的內部結構,在使用的過程中耐磨損,所以使用壽命會比較長。

擺線齒輪減速機是屬于同軸輸出的減速機,也就是直線形式的,在一些需要同軸安裝形式的使用場合可以選擇這款減速機進行使用。而這種擺線齒輪減速電機與別的類型的減速機是一樣的,擁有6種安裝方位,不同的安裝方位所處的位置不一樣,選擇何種安裝方位主要根據用戶的設備的安裝需求進行選擇,安裝方位有M1、M2、M3、M4、M5、M6.具體的可以看看下圖的展示。

減速機安裝方位

這種X系列或者是B系列擺線齒輪減速機可以代替B系列擺線針輪減速機,在安裝尺寸以及安裝形式上有的型號可以完全取代。如果您的擺線針輪減速器頻頻出現故障的話,可以考慮一下這款擺線齒輪硬齒面減速機去替換他。
這種RB8/RX11減速機的箱體選擇的HT250高強度鑄鐵,采用射型內腔,有效減少零件磨損。而內部的齒輪則是選擇使用20CrMo優質合金鋼經過碳氮共滲多次處理之后,使得他的硬度達到了HRC60,所以這款減速電機他比較耐磨耐用。
選型符號說明
P[KW]:電機功率。
na [r/min]:輸出轉速。參考電機滿載時的轉速和減速機的傳動比計算得出,單位為轉/分鐘。Ma[Nm]:電機滿載時輸出軸上可以產生的轉矩。此輸出轉矩已考慮了減速機的傳動效率。
i:減速機從輸入到輸出間的減速比。
Fra [KN]:輸出軸軸伸中點處的許用徑向載荷。工作元件的實際徑向載荷F與實際工況系數fts的乘積不得大于此值,即fa*Fr
一般工作元件的Fr值可由下式求出:Fr= Mr*Fr/r(N)
其中:Mr—工作元件的工作轉矩(Nm)
r —工作元件節圓半徑
Fr—徑向載荷系數(可參考如下取值)
單排鏈輪:fr=1;V型帶:fr=1.5
一個齒輪或雙排鏈輪:fr=1.25;平型帶:fr=2.5
fs:使用系數,減速機額定功率與所配用的電機額定功率的比值。它是選擇減速器規格的強度依據。
機型號:即X系列擺線齒輪減速機的機型和規格號(詳見減速機型號一覽)。其結構尺寸可查閱相應的外形安裝尺寸圖表數。
極數:電機極數。

XR11擺線齒輪減速電機

安裝使用注意事項
1.本X系列擺線減速機或者是B系列擺線減速機適用于24小時連續工作制,并允許正反向運轉。
2.擺線齒輪減速機(單級)的輸出軸轉向與輸入軸轉向相反。
3.本減速機無自鎖作用,如在可能出現“倒轉動”―一增速運轉的場合,應嚴格限制低速軸的轉速及轉矩,以免發生機件的過載破壞。
4.本減速機的輸入軸和輸出軸不能承受較大的軸向力和徑向力,在有較大軸向力和徑向力的使用場合下必須采取適當?shù)拇胧?/span>
5.甲板式臥裝型擺線齒輪減速機要安裝在沒有振動,十分堅固的水平基礎上。在必須進行傾斜安裝的使用場合,減速機軸心線的傾斜度不得超過15°。
6.法蘭式立裝型擺線齒輪減速電機在安裝時,輸出軸必須垂直向下。采用油脂潤滑的擺線針輪減速機安裝角度自由。
7.如需要采用除腳板式臥裝,法蘭式立裝以外的其他結構安裝形式,必須采取相應的潤滑和密封措施來保證潤滑充足和防止漏油。請與VEMTE減速電機選型技術人員聯系。
8.如果在振動較大或驅動一停止頻繁的使用場合,機座與基礎除用底腳螺栓進行聯接之外,還需要定位銷(自備)進行加固。
更多的擺線齒輪減速機型號查詢可以點擊http://9cx1.cn/xbbxcljsdj.html進行查看,或者是咨詢右下方的客服窗口。
