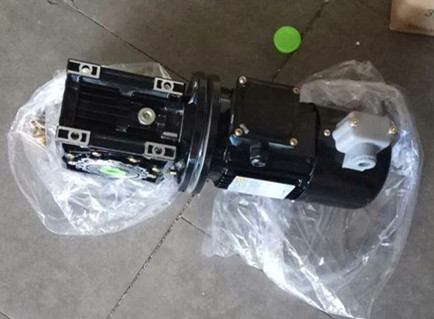

NMRV075/130蝸輪蝸桿減速機在電動卷簾門上的應用。市場上常見的電動卷簾門開閉機，其動力傳遞均通過鏈輪鏈條，而其制動方式則采用電磁制動機構，工作時，接通電源，電磁制動器被打開，電機運轉并通過RV減速機、鏈輪、鏈條等將開閉機的動力傳遞到卷簾門的卷軸，完成卷簾門的開啟或關閉，當外部電源斷電需要靠人力開啟或關閉卷簾門時，則需要揭開電磁制動器的蓋，用手柄驅動電機軸，使門開啟或關閉。根據電動卷簾門的結構特點，針對現有的技術中所存在的主要問題，對之前的電動卷簾門加以改進。通過個蝸輪蝸桿減速機將單相串激整流子電機的轉矩傳遞到蝸輪蝸桿減速機上，該蝸輪蝸桿減速機的輸出端連接個常閉離合器，它的內片與下RV減速器的輸入齒輪同相連接，而其輸出齒輪與卷簾門的卷軸相連接，并通過其箱體外殼將整個開閉機固定于卷簾門的支座板上。

當電機運轉時，通過上述機件將電機所產生的轉矩傳遞到卷簾門的卷軸上完成門的開啟或關閉，RV減速機的另輸入端再連接個與鋼絲軟軸相連接的常開離合器，外界斷電時合上離合器，人力驅動鋼絲軟軸，通過開閉機將人力產生的轉矩傳遞到卷簾門的卷軸上完成門的開啟或關閉，上述的常閉離合器上再裝拔叉，撥動該撥叉即可使蝸輪蝸桿減速機與下齒輪減速機分離，在這種狀況下，RV減速機的蝸輪蝸桿的逆向自鎖作用喪失，卷簾門靠自重產生的下滑轉矩克服蝸輪蝸桿減速機和限速器所產生的阻尼轉矩而下降，繼而完成門的自動關閉，從而節省電力。當外部停電時，可用人力驅動鋼絲軟軸通過開閉機將人力產生的轉矩傳遞到卷簾門的卷軸上完成門的開啟和關閉，并且操作簡便。還有個優勢就是：由于蝸輪蝸桿減速機本身的自鎖性特點，在運轉過程中需要停轉時，在切斷電機電源的瞬間，給電機個短時的制動力矩，使得NMRV075減速機從不能自鎖的高速減速到能自鎖的速度。這樣的話，蝸輪蝸桿減速機立刻能可靠地自鎖，并使卷簾門停止運動。保證了使用的安全性。
現有的電動卷簾門開閉機中蝸輪蝸桿減速機的蝸輪，般采用純金屬材料制成，易磨損、噪音大。為了解決這問題，我們對蝸輪的結構加以改進，該蝸輪蝸桿減速箱中蝸輪的結構由外圈和中心處的嵌塊構成，外圈的中心與內嵌嵌塊的中心為同中心，嵌塊的外表面滾花紋，嵌塊的外表面與外圈的內表面緊密結合構成整體。在滾花紋的嵌塊上開孔或開槽，此嵌塊與外圈的內表面通過膠合構成整體，外圈和中心處的嵌塊結合牢固不易脫落，在材料上由于采用塑料外圈，能減少震動、噪聲小，而且RV減速機的蝸輪不容易被磨損、結構簡單、使用牢靠。
